apresentação final

Projeto CRT - Apresentação Final

View more presentations or Upload your own.

Eletroscópio Eletronico

Projeto do eletroscópio

Suporte feito para lampada e ldr

Projeto do suporte

Planilha - Condutância/Distância

Gráfico - Condutância/Distância

Planilha - Condutância/(1/distância²)

Gráfico - Condutância/(1/distância²)

Código fonte

void setup(){
  Serial.begin(9600);
  Serial.println("1- Ler valor de luz de fundo.");
  Serial.println("2- Ler valor de luz.");
  Serial.print("\n");
}

void exibe(float valor, float condutancia){
  Serial.print("Valor em volts = ");
  Serial.print(valor,4);
  Serial.print(" V");
  Serial.print("\n");
  Serial.print("Valor da condutancia = ");
  Serial.print(condutancia,4);
  Serial.print(" mS");
  Serial.print("\n");
}

float leitura(){
 const int portaAnalogica = 0;
 int valorLido, k;
 float valorVolts;
 valorLido = analogRead(portaAnalogica); // Leitura da porta analogica
 valorVolts = valorLido * 0.0048876; // Conversão do valor analogico em volts
 return(valorVolts);
}

float calculaCondLuzFundo(float luzFundo){
  float voltResistor, corrente, resistenciaLuzFundo, condLuzFundo;
  voltResistor = 5.0000000 - luzFundo; // calcula voltagem no resistor
  corrente = voltResistor/4.7; // calculo da corrente
  resistenciaLuzFundo = luzFundo/corrente;
  condLuzFundo = (1/resistenciaLuzFundo);
  return(condLuzFundo);
}

float calculaCondLDR(float condLuzFundo, float voltLDR){
  float voltResistor, corrente, resistenciaLDR, condLDR;
  voltResistor = 5.0000000 - voltLDR;
  corrente = voltResistor/4.7;
  resistenciaLDR = voltLDR/corrente;
  condLDR = (1/resistenciaLDR) - condLuzFundo;
  return(condLDR);
}

void loop(){
  int opt;
  float luzFundo, voltLDR, condLuzFundo, condLDR;
  if (Serial.available() > 0) {
    opt = Serial.read();
    switch(opt)
      {
        case 49 :
          luzFundo = leitura();
          condLuzFundo = calculaCondLuzFundo(luzFundo);
          exibe(luzFundo, condLuzFundo);
          break;
        case 50 :
          voltLDR = leitura();
          condLDR = calculaCondLDR(condLuzFundo, voltLDR);
          exibe(voltLDR, condLDR);
          break;
      }
  }
}

Postagem do Banner

-Rafael-

Molde do projeto

para medir a distancia será usado uma placa de madeira com as seguintes medidas :

Placa de Madeira

• altura :73 cm
• largura:25,2cm
• Espaço usado para os suportes:14,5cm

Suporte do LDR e lampada

• altura:14cm
• largura:3,1cm

nele será fixado o LDR e a lâmpada para medição de distancia

Mudanças no projeto

Vamos trocar o circuito do projeto, o eletroscópio sofre muito com interferência então por sugestão da professora Marisa, usaremos um LRD e uma fonte de luz, pois a lei da distancia ao quadrado também se aplica nas variações de intensidade de luz.

Computação:
 - Calcular a condutancia da luz de fundo.
 - Utilizar a voltagem que passa no resistor (valor da porta analogica) para calcular a corrente do circuito (i = V/R)
 - Calcular a resistencia do LDR (5v - Vresistor = Vldr) (R = Vldr/i)
 - Calcular a condutancia do LDR (1/R)

Mostrar a tabela com os valores da distancia e condutancia equivalentes.

Imagem ilustrativa do novo circuito, usando o LDR.

Apresentação - 10/5/11 e Codigo para calculo de média

link:Apresentação 10/5/11

Código em C

const int PinoEletroscopio = 0;
int arm1[50],Eletroscopio = 0,k;
float arm2[50], v = 0.0f;

void setup(){
Serial.begin(9600);
}

void loop(){
Eletroscopio = analogRead(PinoEletroscopio);// Leitura da porta analogica 0
v = (float)(5 * Eletroscopio) / 1023; //Converte o valor recebido da porta analogica para volts
  arm1[1]=Eletroscopio;//Armazena o primeiro valor no primeiro vetor da variável arm1
  arm2[1]=v;//Armazena o primeiro valor no primeiro vetor da variável arm2
for(k=2;k<50;k++){//k iniciar com valor inicial 2 e aumenta seu valor em 1 ate o valor seja 50
Eletroscopio = analogRead(PinoEletroscopio);
  v = (float)(5 * Eletroscopio) / 1023;
  arm1[k]=Eletroscopio;//armazena o valor no vetor k da variável arm1
  arm2[k]=v;//armazena o valor no vetor k da variável arm1
  if(arm1[1]>arm1[k]){//compara se arm1[1] for maior que arm[k] então ele deve ser substituído por arm[k]
 arm1[1]=arm1[k];
 arm2[1]=arm2[k];}
}
    Serial.print("Leitura Arduino = ");
    Serial.print(arm1[1]);//imprime menor valor da variável arm1
    Serial.print(" em volts= ");
    Serial.println(arm2[1]);//imprime menor valor da variável arm2
    delay(1000);//Atraso do programa em 1 segundo
}

-Rafael-

planos de arduino

Tentamos usar a energia que ligava ao arduino mas se mostrou com grandes problemas como interferência mesmo com a solda, com a ajuda do coordenador Daniel conseguimos ligar numa protoboard na qual a corrente de uma bateria ligado ao eletroscópio e com ligação paralela ao arduino pela porta analógica e a porta ground.

Eletroscópio ligado a uma bateria,um voltímetro e um arduino 2009

Eletroscópio em uma protoboard

Um voltímetro foi usado para garantir a precisão da tensão e o seguinte código foi usado para o calculo de tensão:

const int PinoEletroscopio = 0;

int Eletroscopio = 0;

float v = 0.0f;

void setup(){

  Serial.begin(9600);

}

void loop(){

  Eletroscopio = analogRead(PinoEletroscopio);

  v = (float)(5 * Eletroscopio) / 1023;

  Serial.print("Leitura Arduino = ");

  Serial.print(Eletroscopio);

  Serial.print(" em volts= ");

  Serial.println(v);

  delay(1000);

}

Calculo de corrente

5v=1023

X=Y

5Y=1023X

X:O valor da porta analógica em volts

Y:O valor que sai da porta analógica

A porta analógica recebe um valor máximo de 1023 (5v) fazemos o calculo para sabermos o valor em volts ao se aproximar um corpo carregado, ainda essa semana iremos melhorar o código do programa para que seja calculado a distância que um corpo carregado está do eletroscópio, também será testado o uso de baterias com carga menor que 9v para a melhoria de prescisão.

-Rafael-

Arduino :Recebimento de valores pela porta analógica

Conversando com o grupo do Jean na qual possui semelhanças em nossos projetos.
Eles me mostraram um código para o arduino receber valores pela entrada analógica e imprimir o valor.
Pelo que eles me explicaram esse programa deve receber sempre um valor da tensão pela antena
e receberá um valor pré-definido caso não haja uma tensão negativa se aproximando
O programa que eles me mostraram:

#include <Servo.h>

Servo servo;
const int PinoEletroscopio = 0;
int Eletroscopio = 0;

void setup(){
  servo.attach(3);
  Serial.begin(9600);
}
void loop(){
  Eletroscopio = analogRead(PinoEletroscopio);
  Serial.print("Valor do Eletroscopio = ");
  Serial.println(Eletroscopio);
  if (Eletroscopio > 290){
    servo.write(180);
  }else if (Eletroscopio != 0 && Eletroscopio < 400){
  servo.write(0);
  }

  delay(1000);
}

Também chequei que um boa maneira do arduino de receber o valor da tensão seria o programando como um voltímetro e ligando ele paralelamente(de acordo com a explicação da professora e o projeto desenhado).

Links:
http://rexpirando.blogspot.com/2011/01/volt-amperimetro-com-arduino-parte-1.html
http://rexpirando.blogspot.com/2011/01/volt-amperimetro-com-arduino-parte.html

Agradecimentos ao grupo projeto Arduino.

http://projetoarduino.blogspot.com/2011/03/transistor-fet-e-eletroscopio.html

Linguagem usada na programação em arduino

Aqui temos os comandos da linguagem de programação utilizada no Arduino.
As estruturas de referências são:

• Estruturas de controle (if, else, break, ...)
• Sintaxe básica (de ne, include, ; , ...)
• Operadores aritméticos e de comparação (+, -, =, ==, !=, ...)
• Operadores booleanos (, ||, !)
• Acesso a ponteiros (*, )
• Operadores compostos (++, {, +=, ...)
• Operadores de bits (|, ' ,...)
• Os valores de referências são:
• Tipos de dados(byte, array, int , char , ...)
• Conversões(char(), byte(), int(), ...)
• Variável de escopo e de qualificação (variable scope, static, volatile, ...)
• Utilitários (sizeof(), diz o tamanho da vari avel em bytes)

 É bom citar que o software que vem no Arduino já provê várias funções e constantes para
facilitar a programação.

• setup()
• loop()
• Constantes (HIGH | LOW , INPUT | OUTPUT , ...)
• Bibliotecas (Serial, Servo, Tone, etc.)

-Thiago A.-Visualizar

Desenho do eletroscopio integrado ao arduino (2)

Está postado abaixo em desenho no qual é anexado o arduino no lugar da bateria de 9V.

-Rafael-

Demonstração de eletroscópio 1

Aqui está um video demonstrando o nosso eletroscópio eletrônico


Com o tempo iremos aprimora-lo e ele estará mais completo.
-Rafael-

Desenho do eletroscopio integrado ao arduino

Agora estou pondo uma imagem do eletroscopio integragando um arduino no lugar da bateria e adicionando ums detalhes

Os equipamentos usados no elétroscópio serão:

1. Resistor de 1000 ohms
2. Resistor de 1 megohm
3. LED
4. MPF-102 (Transistor de Efeito de Campo - FET - canal N)
5. Arduino 2009
6. Material para a Antena
7. Conector para a bateria(Arduino)

Obs:Esses ainda não são todos os materiais que usaremos no projeto.

-Rafael-

Desenho do Elétroscópio

Publiquei abaixo a imagem do projeto do eletroscópio:

Por conselho da professora no lugar aonde liga a bateria com o LED será substituída a bateria de 9v pelo arduino de 5v.
Obs:Isso é apenas o corpo com os conselhos da professora não foi produzido ainda.

Programação em Arduíno

Segue o link de sites explicando o arduíno, seus componentes e sua programação.

Software e linguagem de programação Arduino:
http://www.ikware.com/seeuinmytee/pdf/arduino.pdf

O que é Arduino e sua Estrutura:
http://pt.wikipedia.org/wiki/Arduino

http://www.vivaolinux.com.br/artigo/Arduino-Crie-o-seu-proprio-robo-ou-sensores-inteligentes

-Thiago Affonso-

Programação com Arduino - Sketch

Viajando no Fim de semana, to em Santos na casa dos meus pais ... mas como praia é para os fracos, eu resolvi postar alguma novidade.

A interface de programação do Arduino, conhecida como Sketch, utiliza linguagem C/C++.

Encontrei na internet um blog que mostra algumas informações sobre o assunto, e achei interessante mostra-las aqui.

http://compuworldnew.blogspot.com/2010/05/tutorial-interface-de-programacao.html
algumas informações sobre a interface

http://compuworldnew.blogspot.com/2010/05/programacao-acender-led-arduino.html
codigo para acender um LED ...

acender LED não é muito util para a nossa proposta de projeto, mas quando se trata de sintaxe toda informação é bem vinda

-Caio-

Aqui encontrei alguns links de trabalhos de outras pessoas e a criação de seus eletroscópios eletrônicos com o uso de uma transistor :
http://www.feiradeciencias.com.br/sala11/11_55.asp
http://www.feiradeciencias.com.br/sala11/11_53.asp
http://www.fisica.net/giovane/peies/peies01.html
http://www.sbfisica.org.br/rbef/pdf/v18_61.pdf
e dois videos mostrando eletroscópios com um transistor

-Rafael Yuiti-

Eletroscópio Eletrônico

A montagem passo-a-passo do eletroscópio eletrônico:
-O material utilizado para a construção do eletroscópio eletrônico.
-A construção do eletroscópio eletrônico.

Objetivo: Montar um muito simples e eficiente detector de cargas e campos elétricos.

Material: Clipe (conector) para bateria de 9V; bateria de 9V (a 'quadradinha'); LED; resistor de 1 megohm; MPF-102 (Transistor de Efeito de Campo - FET - canal N); solda; fio de cobre para a 'antena'.
Nota: O circuito dispensa ligação á terra; o resistor de 1 megohm é dispensável.

-Thiago Affonso-

Eletroscópio Eletrônico

O eletroscópio, que serve para detectar a presença de cargas eletricas, é a base do nosso projeto.
Utilizaremos o eletroscópio eletronico pois ele permite detectar cargas eletricas mais baixas que os outros tipos (Pendulo e folhas).

http://www.feiradeciencias.com.br/sala11/11_35.asp
Página onde encontramos diversas informações uteis a respeito dos materias usados na construção de um eletroscópio eletronico e do seu funcionamento.

-Caio-

Projeto CRT

View more presentations or Upload your own.

-Grupo CRT-

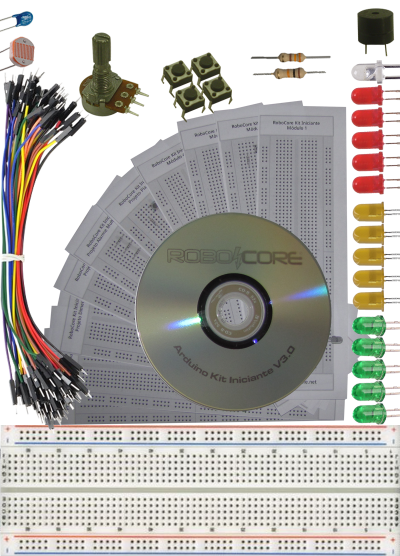

Equipamentos: Arduino

Para o uso do projeto será usado o arduino 2009 com o Kit Iniciante V3.0 LIGHT Edition

Conteúdo:

1 x Protoboard

1 x Cabo USB AB

1X Sensor de Temperatura (Termistor NTC 10k)

1x Sensor de Luminosidade (LDR 5mm)

1x Potenciômetro 10kΩ

4x Chave Momentânea (PushButton)

5x LEDs Amarelos

5x LEDs Verdes

5x LEDs Vermelhos

1x LED alto brilho

15x Resistores 330Ω

5x Resistores 10kΩ

1x Buzzer

20x fios Jumper Premium de 6"

10x fios Jumper Premium de 3"

2x Adaptador para fixacao de PaperSketches em Protoboard

1x CD com o manual completo + drivers + programas

10x PaperSketches com os seguintes projetos, juntamente com seus módulos de aprendizagem:

- Projeto Alarme - Projeto Dimer - Projeto Piano - Projeto Termometro - Projeto Iluminação Automatizada - Projeto Alarme Multipropósito

Kit Light

Arduino 2009

-Rafael e Thiago Affonso-

Proposta de Projeto

Usaremos um circuito que cria um campo elétrico e quando se aproxima do corpo com carga negativa produz um som, essa será a proposta inicial que pretendemos explorar idéias mais abrangentes conforme planejamos.

Conforme mostrado na aula da professora Marisa com um circuito que acendia um LED.

O material ainda não foi comprado pois queremos discutir com a professora a respeito do material.

-Rafael e Thiago A.-

Atualizações sobre o grupo

Bom, atualizando o nosso grupo, temos 2 novos integrantes. (O nome do projeto não mudará)
Thiago Sena e Luis Martins

lista do grupo completo:
Caio Cerquetani
Luis Martins
Rafael Haga
Thiago Affonso
Thiago Sena

-Caio-

Post nº1 - Nome e propósito

Começando com a sigla, são as letras inicias dos nomes dos integrantes do grupo (Caio, Rafael e Thiago).

Esse blog tem como objetivo registros online de um projeto de faculdade, utilizando o computador Arduino.

Futuramente postaremos algumas informações uteis a respeito desse computador e os registros do projeto, assim que for efetivamente iniciado.

PUC São Paulo - Ciência da Computação - Fisíca 2

- Caio -
